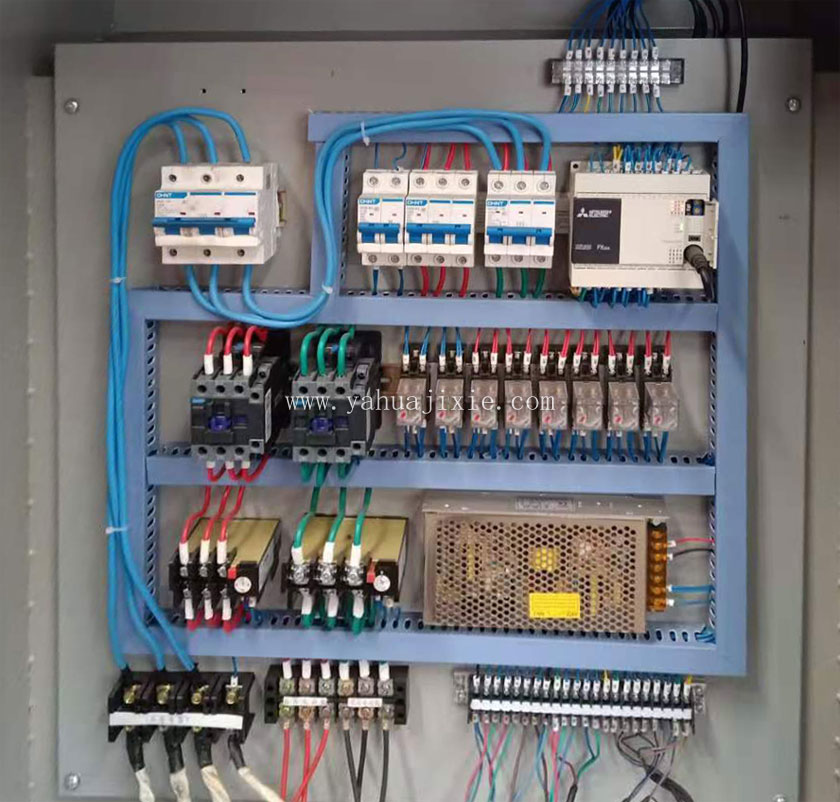

平板硫化機的電氣系統如何配置的？

1、平板硫化機電氣系統一般說明：

平板硫化機采用380V、50Hz三相四線電源供電，內部控制器件220V，電氣控制線路內設有短路、過載等安全保護裝置。

2、控制系統：
接通開關QS,電源指示燈HL1亮，按動按鈕SB2，交流接觸器KM1吸合并自鎖，油泵電動機M得電運轉，合模上升，此時，由于KM1常開點13－19閉合，KA2得電吸合并自鎖，其常開點7－9閉合，階段電接點壓力表SP電源。當壓力
達到設定硫化壓力時，11－9閉合，KA1得電吸合，其常開點13－15斷開交流接觸器KM1控制回路，各常開點恢復常開，油泵電動機停轉運轉。此時，KT時間繼電器開始計時，KT經一定時間延時后動作，其延時閉合的常開點1－23閉合，報警器HA得電報警，硫化時間到，此時可按下急停按鈕SB1再開模。本機具有自動補壓功能，當壓力下降到規定值時，電接點壓力表9－13閉合，交流接觸器KM1吸合，其常開點13－19閉合得電，油泵電動機得電運轉，開始補壓至硫化壓力時9－11重新電接，油泵停止運轉。如此反復實現補壓。
3、注意事項：
1、試車前，應先檢查其接線情況及各接線端是否牢固可靠和電動機運轉方向是否與要求相符。
2、各電氣設備均應妥善接地，應用2.5平方以上導線與大地可靠連接。
3、檢查各電器件觸點，如有損壞，應及時更換或修復。
4、溫度指示調節儀的維護可參見溫度指示調節儀的說明書。
5、首次使用或改變工藝時，應先設定硫化壓力（電接點壓力表上限針及規定壓力降（壓力表下限針）和硫化時間。
